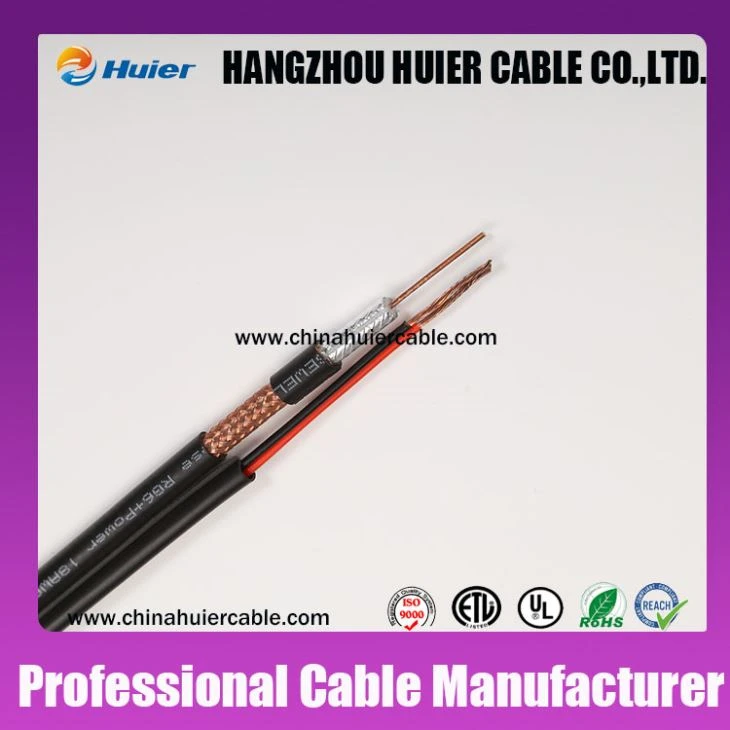

Cable coaxial CC para interiores y exteriores RG59+Power RG59 Siamés RG59+CC
Construcción
Conductor interno: cobre desnudo de 20 AWG (0,81 mm)
Dieléctrico: Espuma PE de 3,66 mm.
Blindaje:
1er escudo,
Segundo escudo, alambre trenzado de aluminio revestido de cobre de 128x 0,12 mm 95%
Chaqueta: 6.05+/-0,2 mm PVC UL CUL retardante de llama negro o blanco
Cable de alimentación 18AWG 2 x7 x0,37 (4xcobre+3x CCA) 1,8 mm PE 4,5 mm PVC
Nota: el PVC también puede cumplir con UL, CUL, ETL CE y ROHS.
Características eléctricas
Impedancia nominal 75 ohmios +/-3 ohmios
Velocidad nominal de propagación 80%
Capacitancia nominal 16.2PF/pie
Conductor interno de resistencia CC Menor o igual a 33 ohmios/km
Resistencia CC 18 AWG Hilo Menos o igual a 22 ohm/km
Pérdida de retorno a 5-1002MHz Mayor o igual a 22dB
Atenuación[@68℉(20 grados)]
FrecuenciaMHz | DB máximo/100 pies | DB máximo/100 m |
5 | 0.87 | 2.92 |
55 | 1.95 | 6.39 |
211 | 3.59 | 11.77 |
250 | 4.00 | 13.11 |
300 | 4.27 | 15.00 |
350 | 4.64 | 15.21 |
400 | 4.88 | 16.00 |
450 | 5.30 | 17.38 |
500 | 5.60 | 18.36 |
550 | 5.90 | 19.34 |
600 | 6.05 | 19.84 |
750 | 6.96 | 22.82 |
865 | 7.50 | 24.59 |
1000 | 8.09 | 26.52 |
